IBN-Halle, Grube 4 Axialverdichter

Ein  Drehstrom-Synchronmotor  mit  einer Leistung  Pel=  1.650  kW und  stufenloser Drehzahl-Einstellung  bis N max=  1.500  U/min treibt  den  jeweils  eingekuppelten Axialverdichter    an    (schaltbare    Bogenzahnkupplung,    Fabrikat    Tacke).    Die Antriebsleistung  wird  zum  einen  über  ein  Turbo-Stirnradgetriebe  (Fabrikat  Tacke) und zum anderen über ein Planetengetriebe (Fabrikat BHS)  an die Axialverdichter weitergegeben. Das Drehmoment kann mittels Drehmomenten-Messwelle (Fabrikat Hottinger-Baldwin) erfasst werden. Auf Seite  AV  4-1 des  Antriebstrangs  ist  der 3-stufige,  axiale  und  transsonische Mitteldruckverdichter (Typ   MTU)   eines   Flugtriebwerks   installiert.   Bei   einer Drehzahl  N  =  13.500  U/min wird  ein Massenstrom  von  13,4  kg/s und  ein  Gesamtdruckverhältnis П=  2,67 erreicht.  Bisherige  Untersuchungen  an  dem Verdichter  konzentrierten  sich  auf  instationäre  Strömungseffekte  im  Bereich  der Stabilitätsgrenze (rotating stall). Auf    der    gegenüberliegenden Seite    AV    4-2 befindet    sich    ein 4-stufiger Axialverdichter (Typ   DEMAG)   mit   komplexer   Verstellmimik.   D.h.   sowohl   die Clockingposition und damit die relative Positionierung der Leitgitter zueinander über dem Umfang als auch der Staffelungswinkel von Tandem-IGV und Leitgitter können stufenlos   verstellt   werden.   Das Gesamtdruckverhältnis П von   1,8und   der Massenstrom von 13,6 kg/s werden bei einer Drehzahl N = 11.500 U/min erreicht. Schwerpunkt    bisheriger    Untersuchungen    war    die    Erfassung    instationärer Strömungseffekte  an  den  Gittergrenzen  mit    Hilfe  von  zeitlich  hochauflösender Messtechnik (z.B. piezoresistive Drucksensoren und Hitzdrahtsonden).

Technische Daten

folgt...

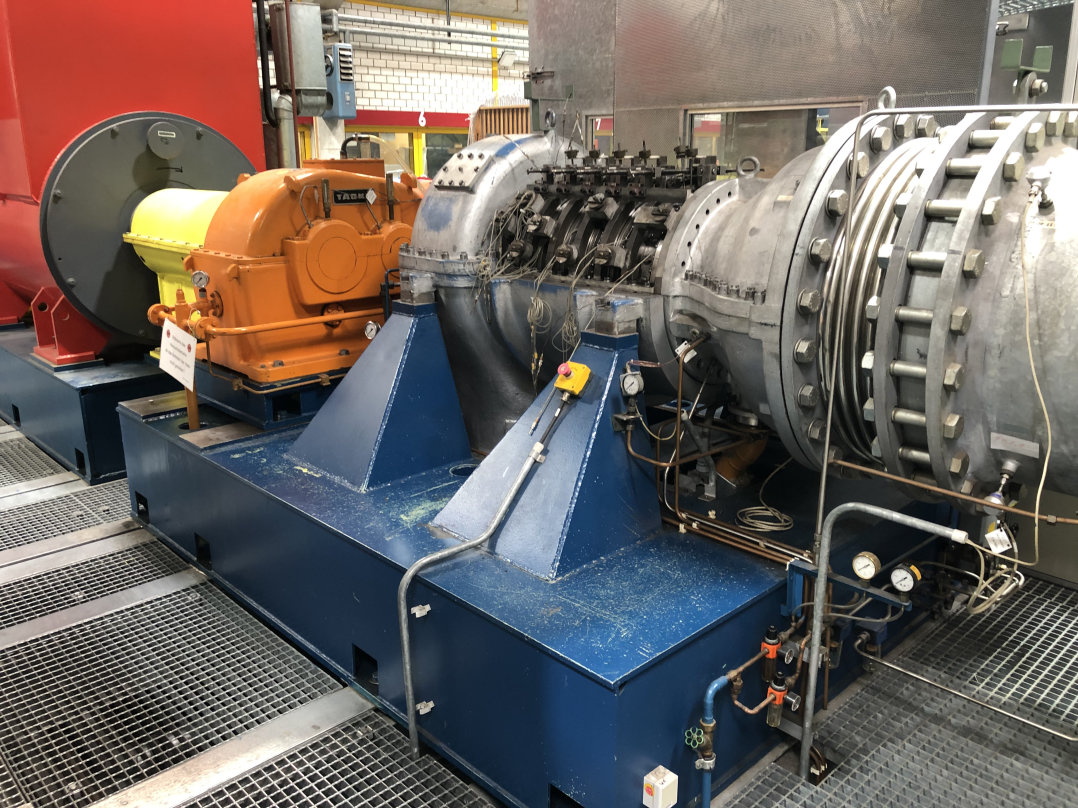

Prüfstand Axialverdichter Grube 4
Lupe
Prüfstand Axialverdichter Grube 4
Panorama Grube 4
Lupe
Panorama Grube 4

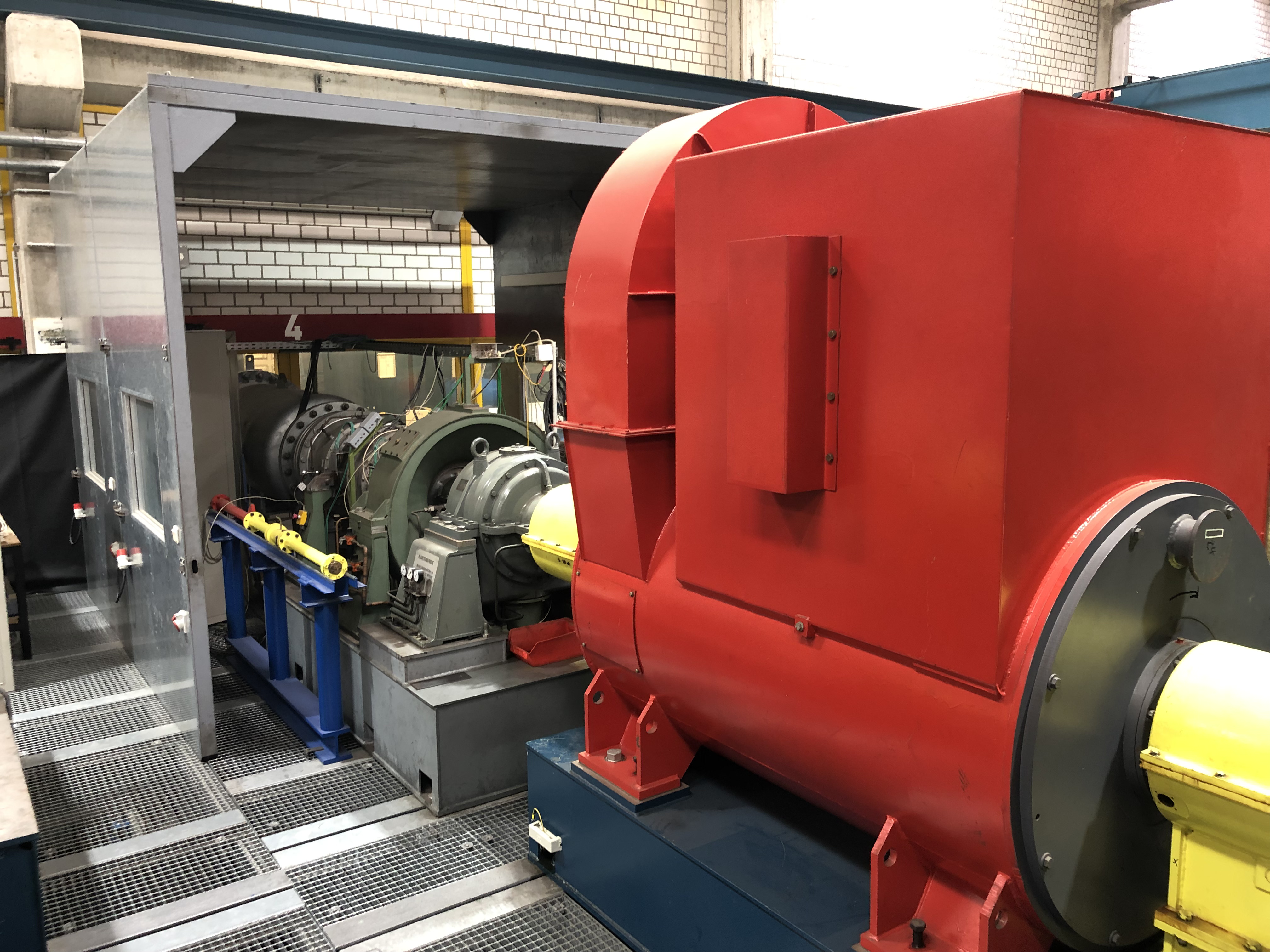

Prüfstand Grube 4
Lupe
Prüfstand Grube 4
