IBN-Halle, Grube 5 Hochleistungs Axialventilatoren

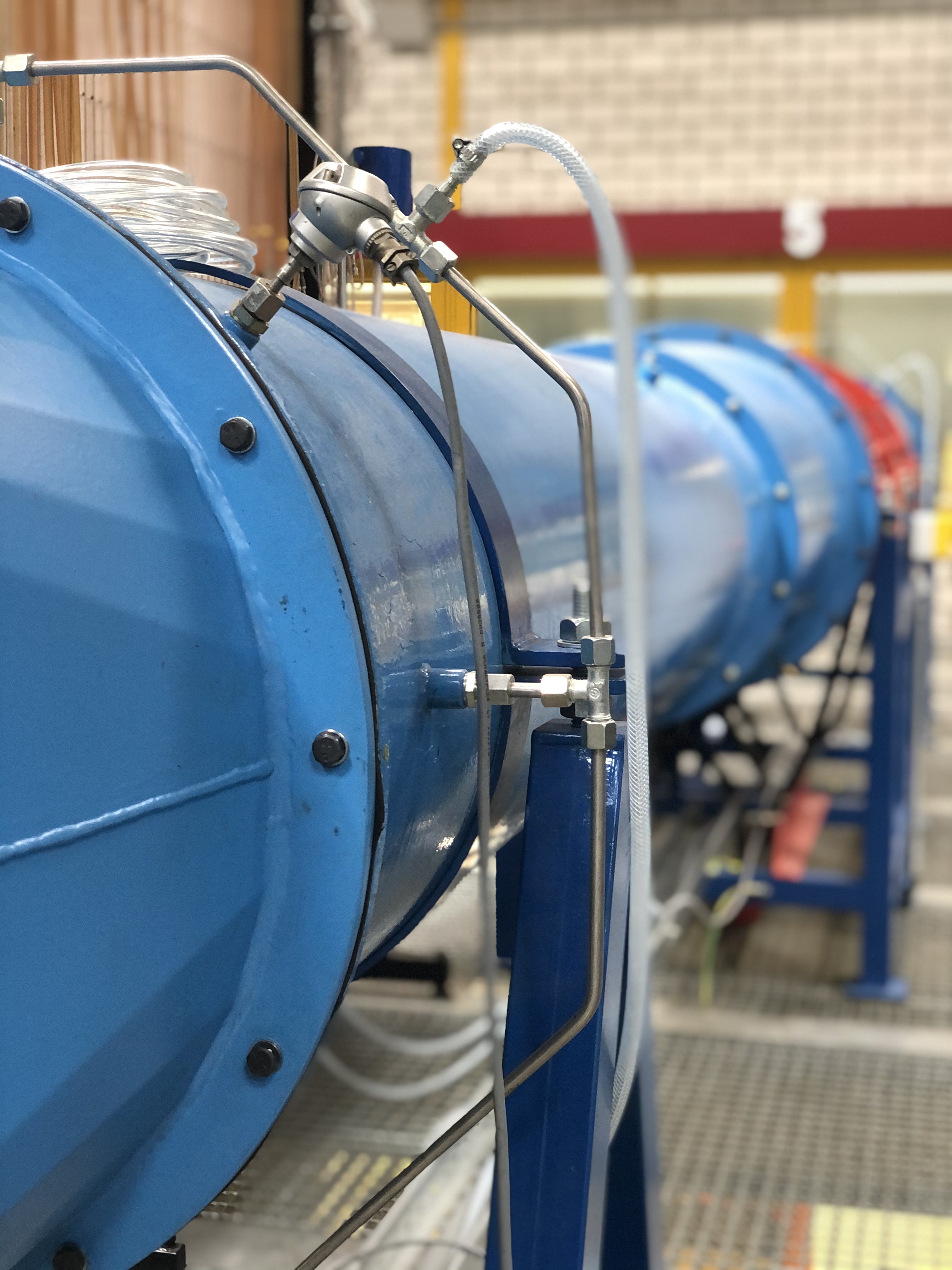

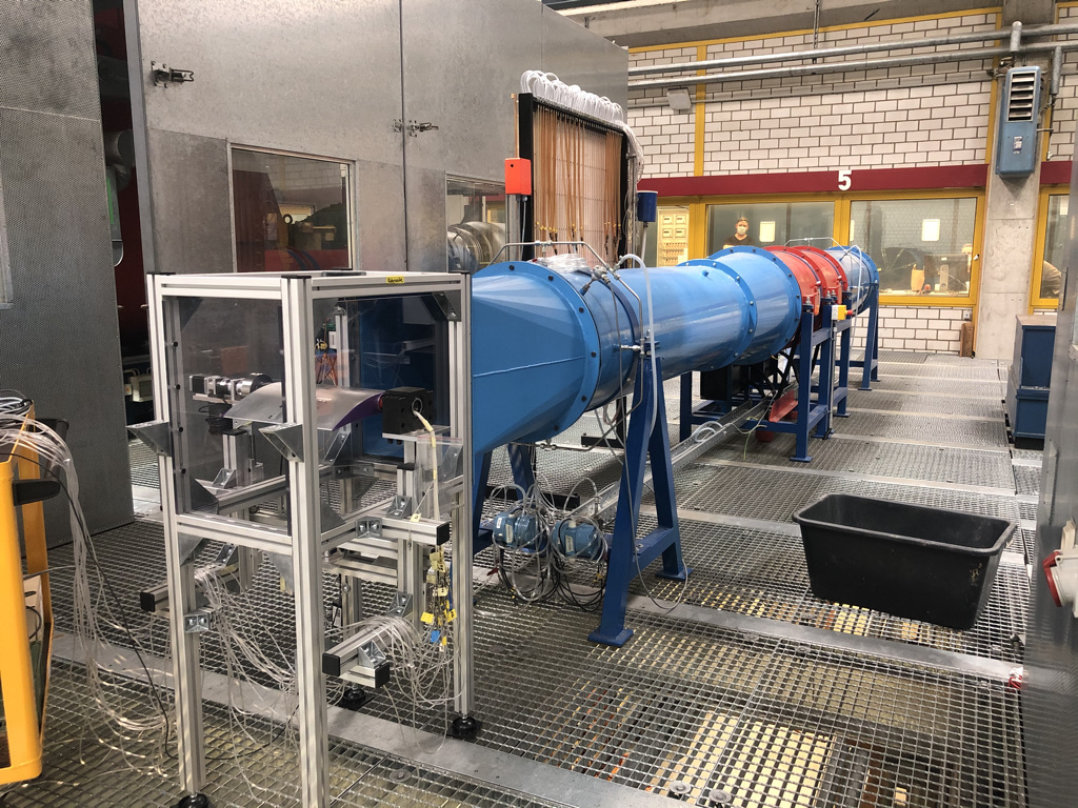

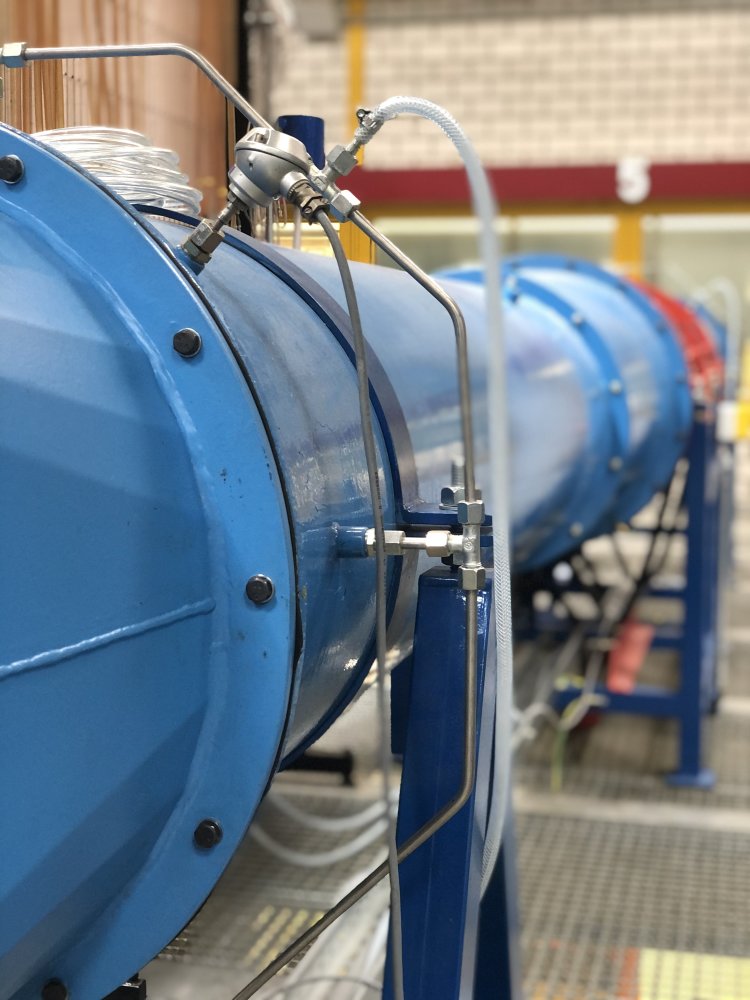

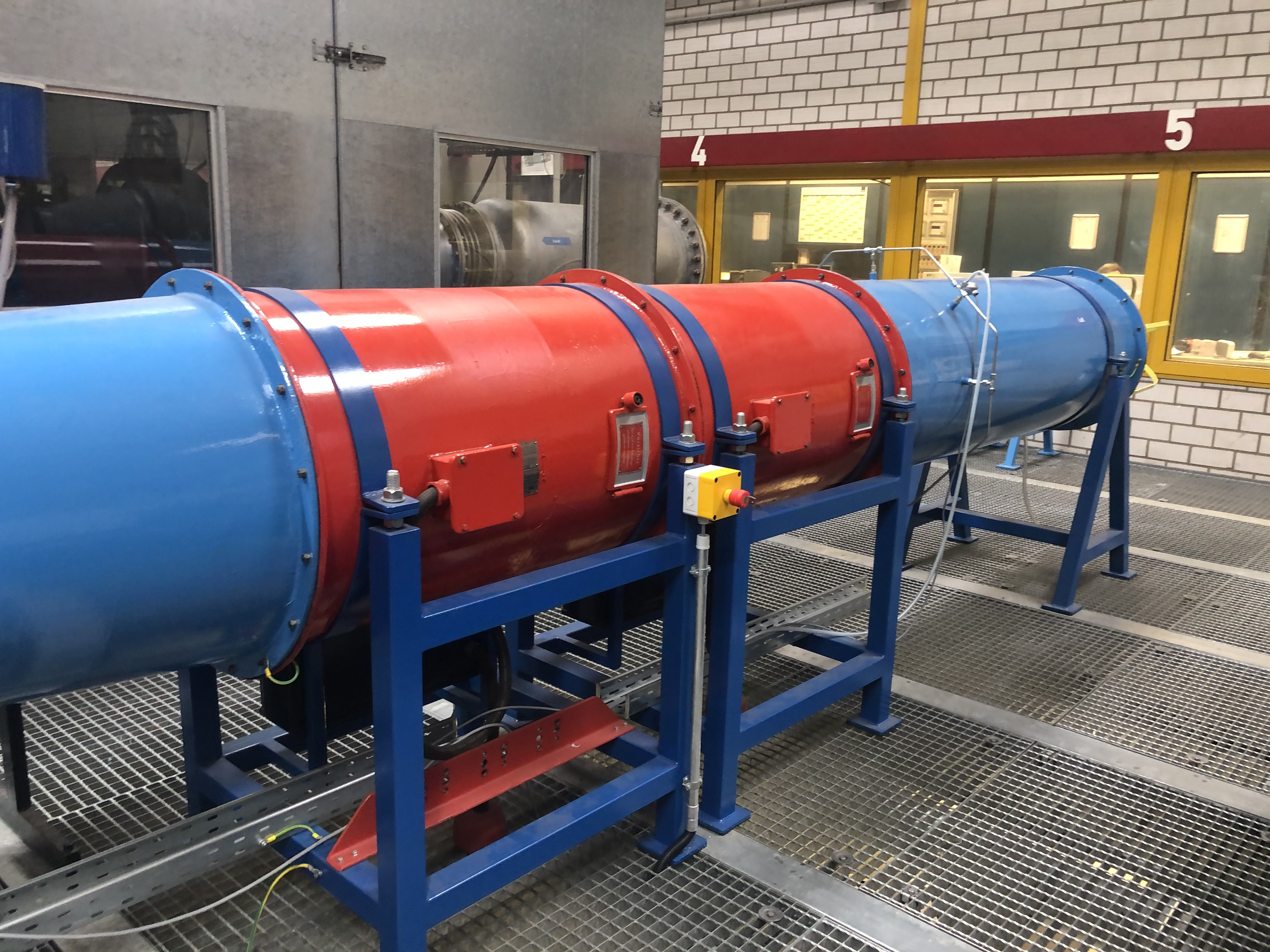

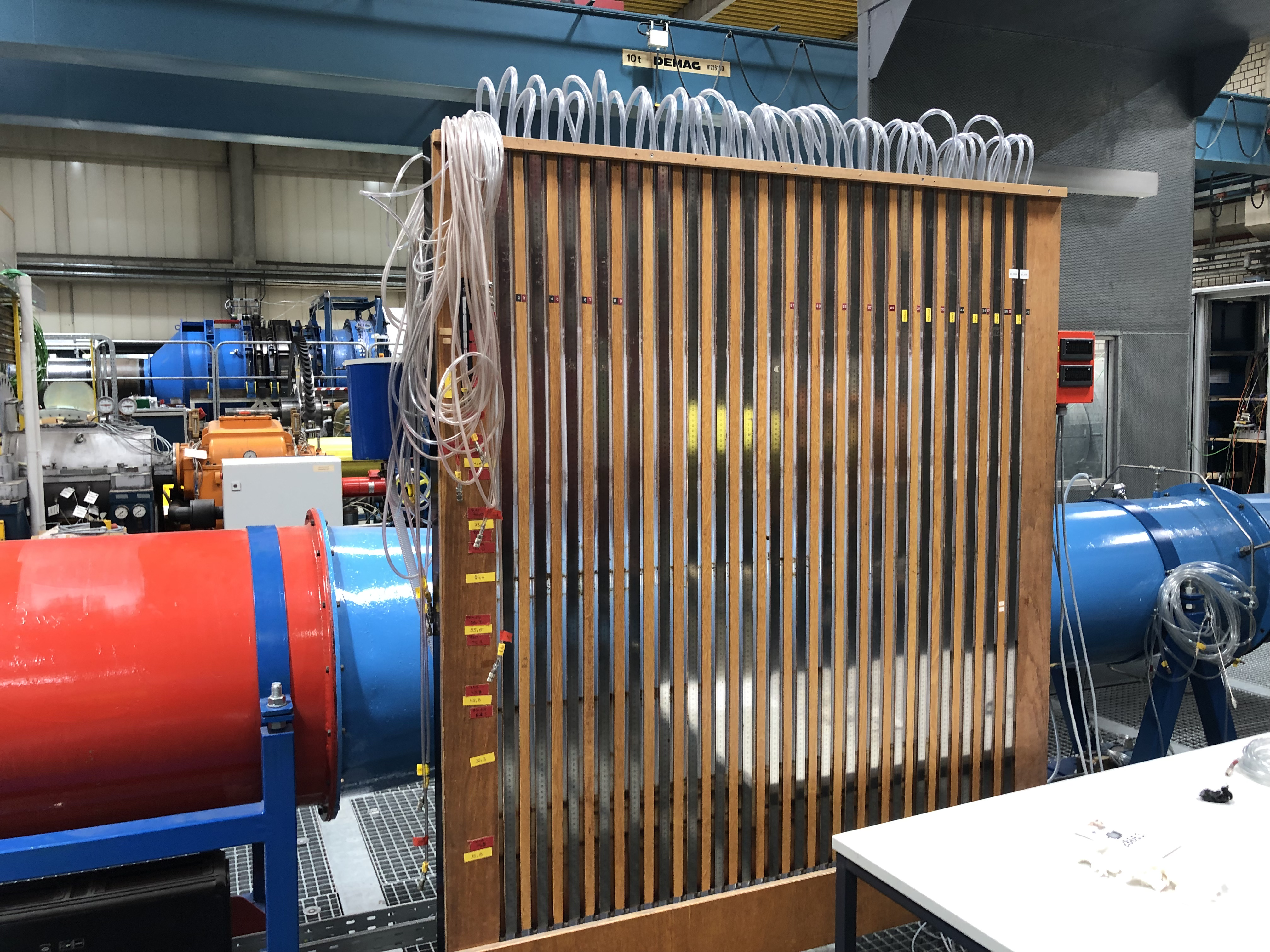

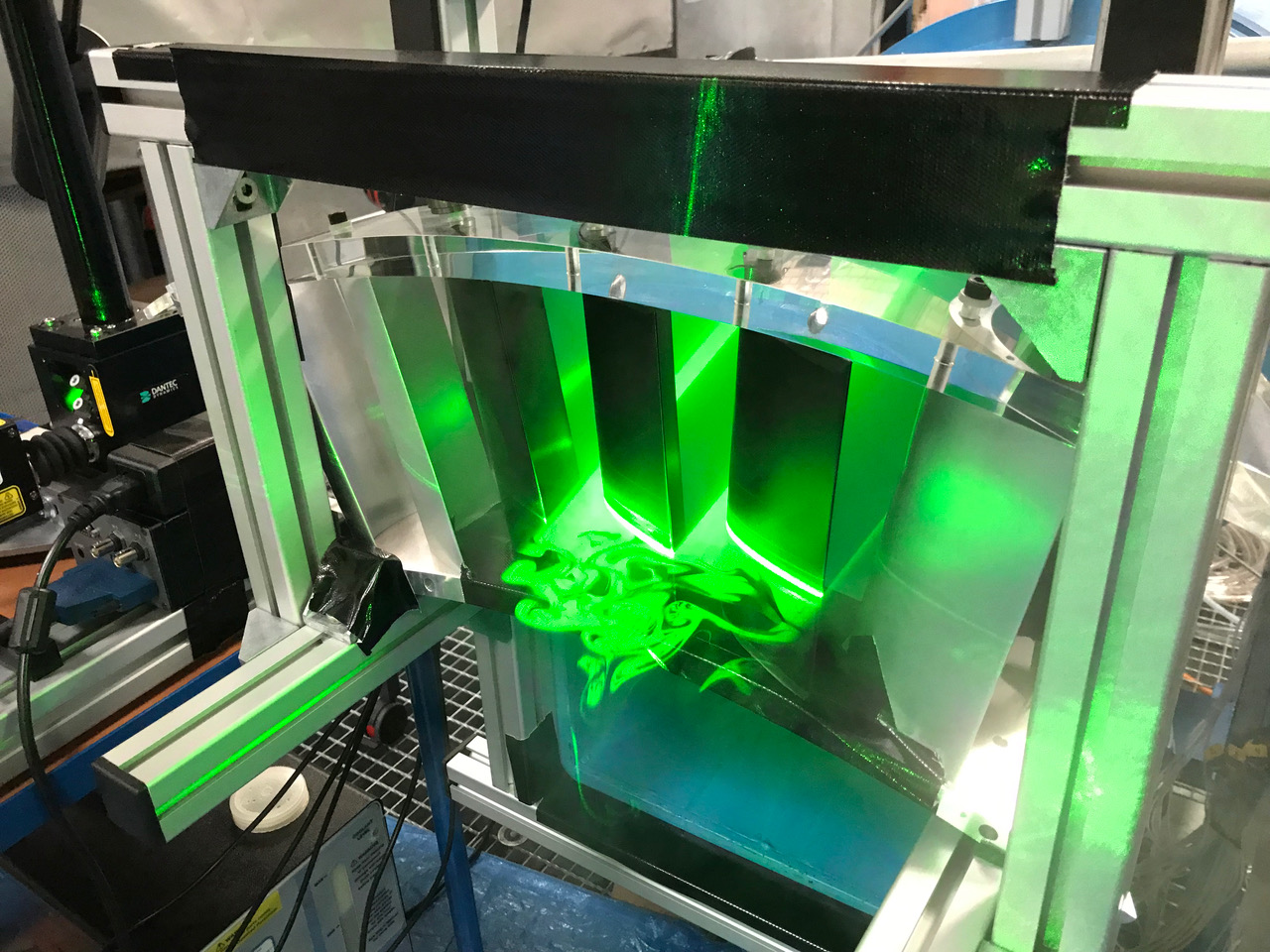

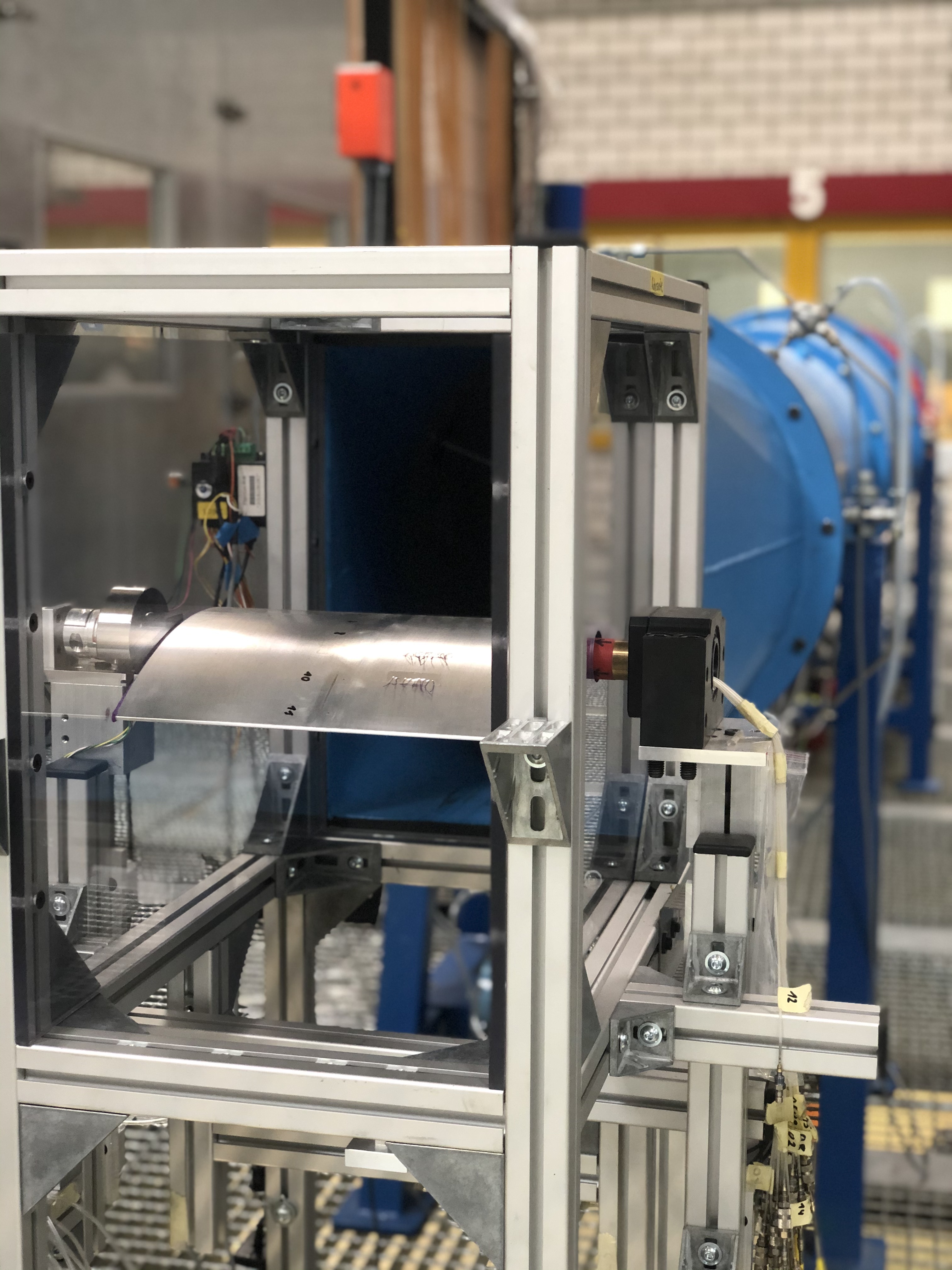

Das  Herz  der  Gebläsestrecke  bilden  zwei  in  Reihe  geschaltete  Ventilatoren  mit einer elektrischen Leistung Pelvon je 32 kW und einer Drehzahl N = 2.950 U/min. Die   Laufschaufeln   der   Ventilatoren   lassen   sich   zentral   verstellen,   wobei   der Anströmwinkel im Bereich von 5° bis 35° eingestellt werden kann. Beim größten Anstellwinkel lässt sich ein Massenstrom von bis zu 10 kg/s realisieren.  Die    Gebläsestrecke    ist    so    aufgebaut,    dass    am    Austritt    verschiedene Durchströmungskörper  angeflanscht  werden können. Hierdurch lassen sich  sowohl im Rahmen des messtechnischen Praktikums als auch innerhalb von studentischen Arbeiten  verschiedene  grundlegende  Strömungsmesstechniken  erproben.  Unter anderem werden dabei Drücke über ein Vielfachmanometer oder Differenzdruckmesser  und  zudem  Temperaturen  erfasst.  Zur  Zeit  ist  das  Modell eines    beschaufelten    Radialdiffusorsangebracht,    welches    mit    Hilfe    von pneumatischen  Sonden  (Prandtl-Staurohr,  Wanddruckbohrungen,  Hitzdraht  etc.) vermessen wird.
