IBN-Halle, Grube 6 Axialturbine I

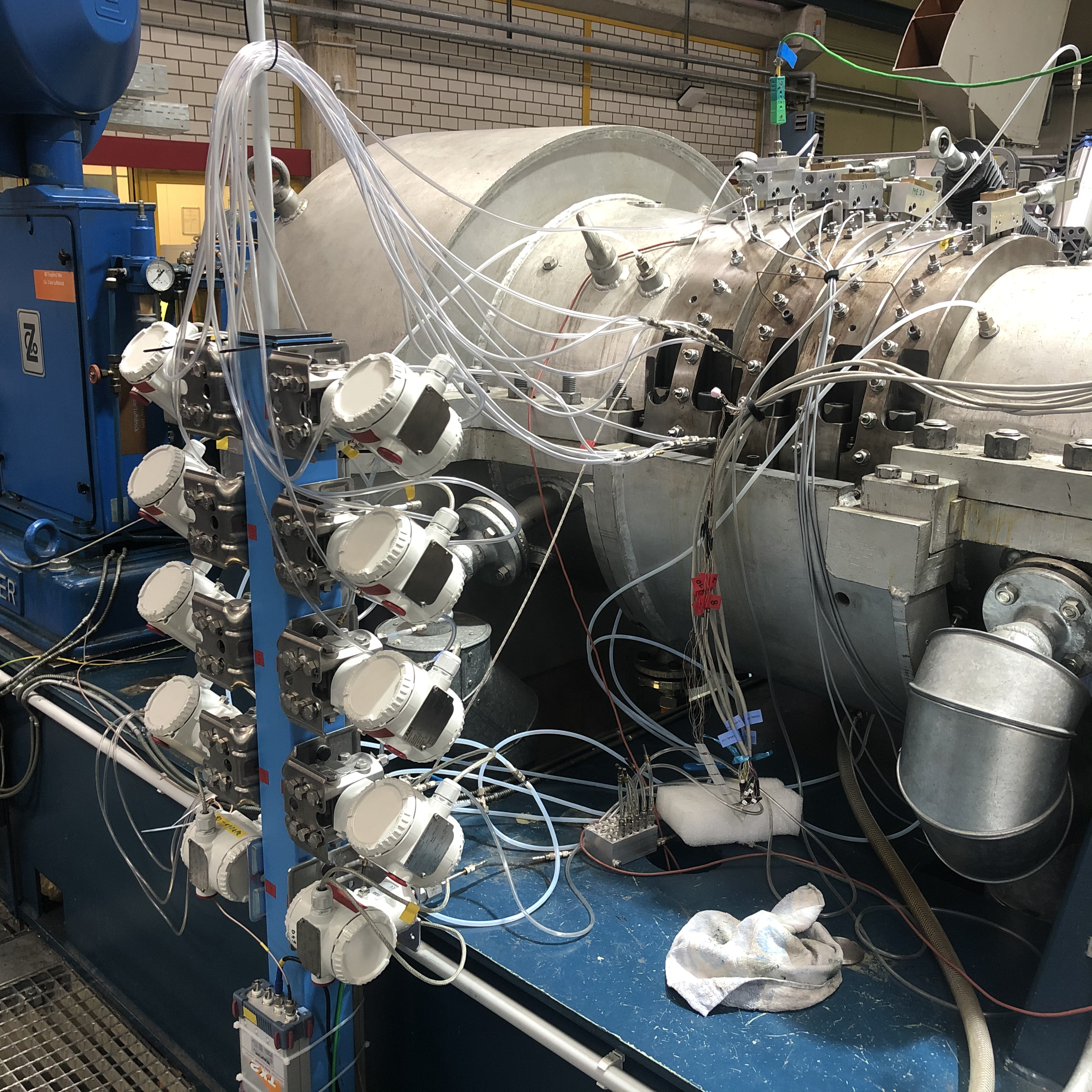

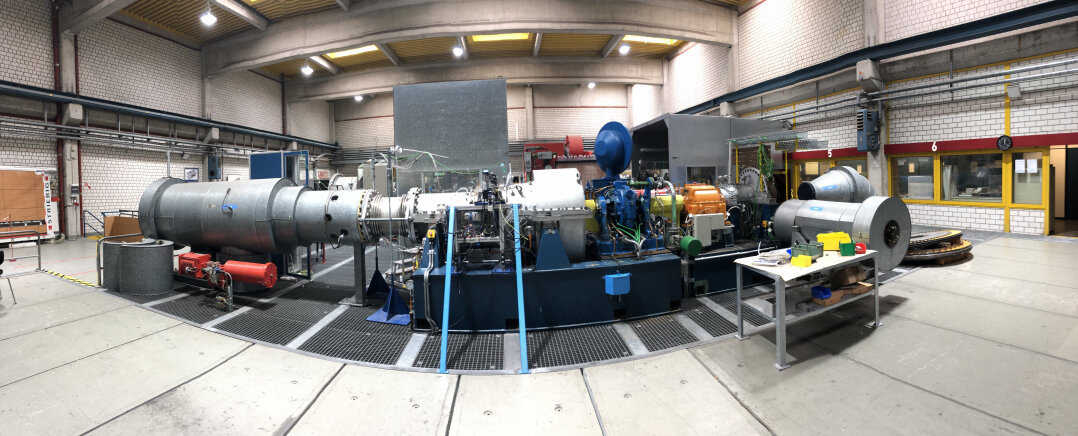

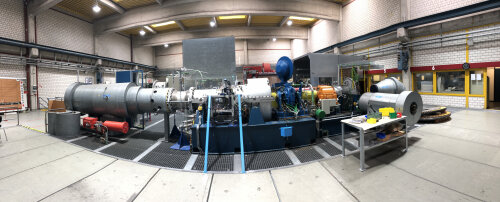

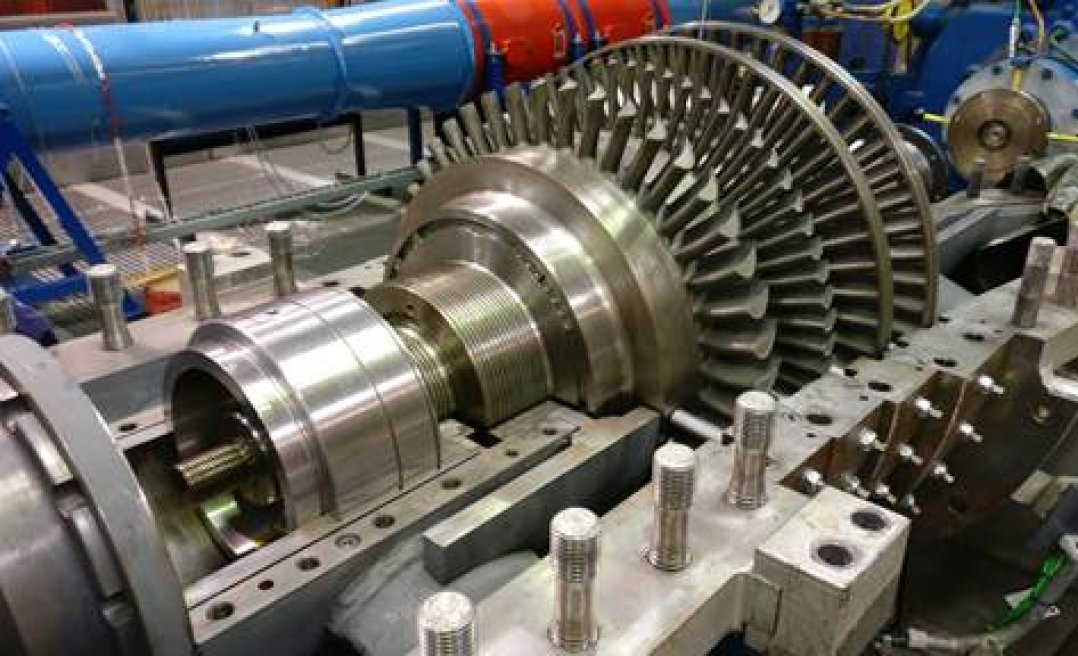

Auf diesem Prüfstand ist einerseits eine 1-stufige Radialturbine (Seite RT 6-1) und andererseits    eine 4-stufige    Axialturbine    (Seite    AT    6-2) installiert.    Die Versorgungsluft   für   beide   Turbinen   wird   vom   Getriebeverdichter   in   Grube   7 bereitgestellt. Die Axialturbineindustrieller    Bauart    (Fabrikat    MAN-GHH)    ist    über    eine Drehmoment-Messwelle und eine Bogenzahnkupplung direkt mit der Wirbelstrombremse (Fabrikat Zoellner) gekoppelt. Die Bremse dient als Last und zur Abfuhr der Turbinenleistung. Die Turbine ist ausgelegt für ein Gesamtdruckverhältnis П= 2,7 bei einer Eintrittstemperatur von TE = 150° C, einer Drehzahl N  =  7.000  U/min und  einem  Durchsatz  von 12,5  kg/s.  Hierbei  kann  eine Wellenleistung von 1.020 kW erreicht werden. Die Zentripetal-Luftturbinewurde für ein Forschungsprojekt eigens entworfen und in der institutseigenen Werkstatt gefertigt. Im Gegensatz zur Axialturbine erfolgt die Kopplung   mit   der   Bremse   in   Abstimmung   mit   dem   Bremsenkennfeld.   Die Eingangsdrehzahl von NRT , E von 24.000 U/min wird daher auf NRT , A = 7.000 U/min mit  Hilfe  eines  Untersetzungsgetriebes  (Turbo-Stirnradgetriebe,  Fabrikat  Tacke) reduziert.  Die  Radialturbine  besitzt  ein  Laufrad  mit  13  Schaufeln  und  erreicht  ein Gesamtdruckverhältnis     von П =     2,9.     Sie     wurde     hauptsächlich     für Strömungsuntersuchungen   des   Spiralkanals   und   Stromaufwärtswirkungen   vom Laufrad verwendet. Mit Hilfe von optischen als auch pneumatischen Messverfahren konnten   Geschwindigkeitsinformationen   in   der   Einstutzenspirale   der   Turbine aufgenommen werden.
