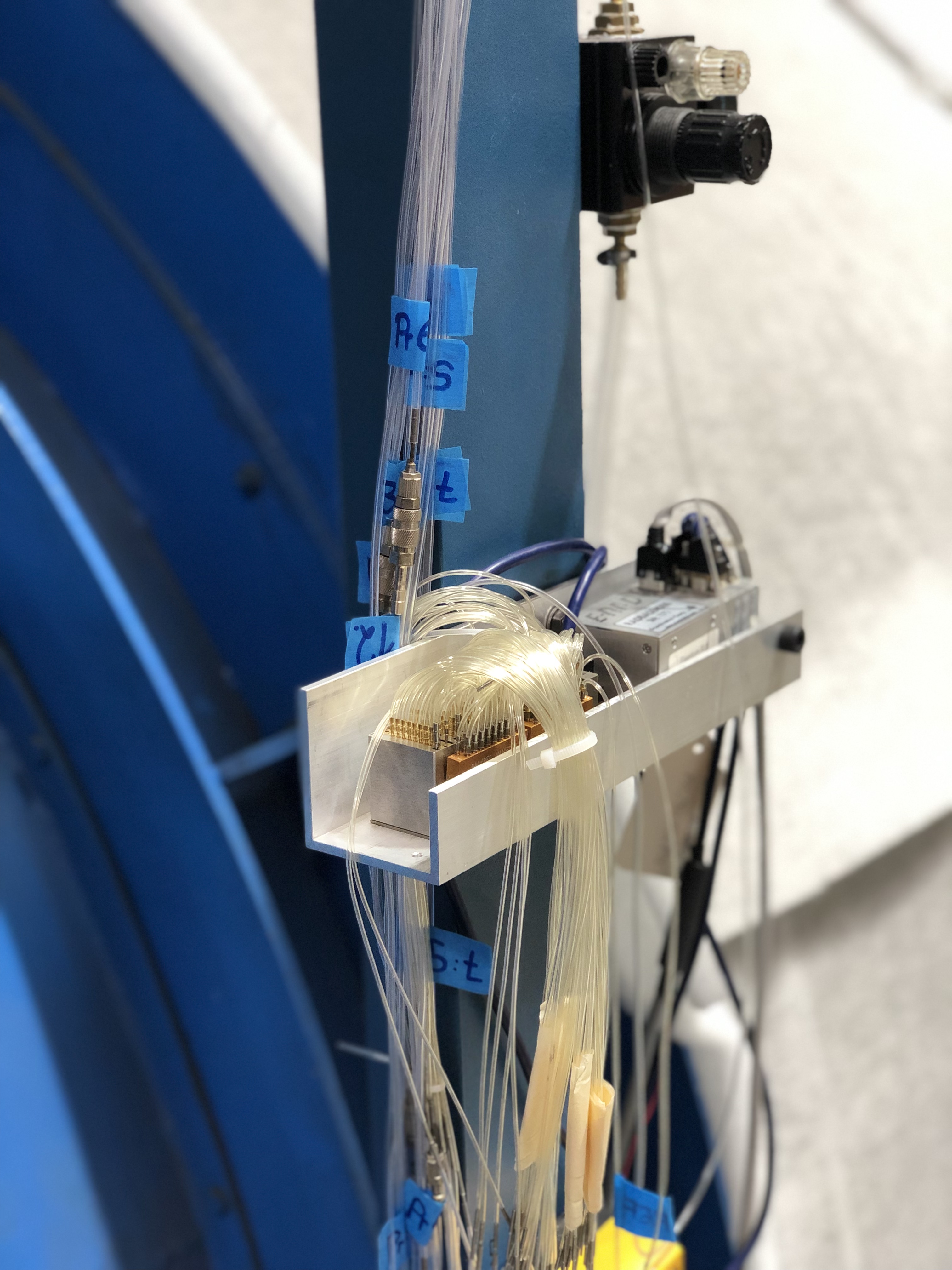

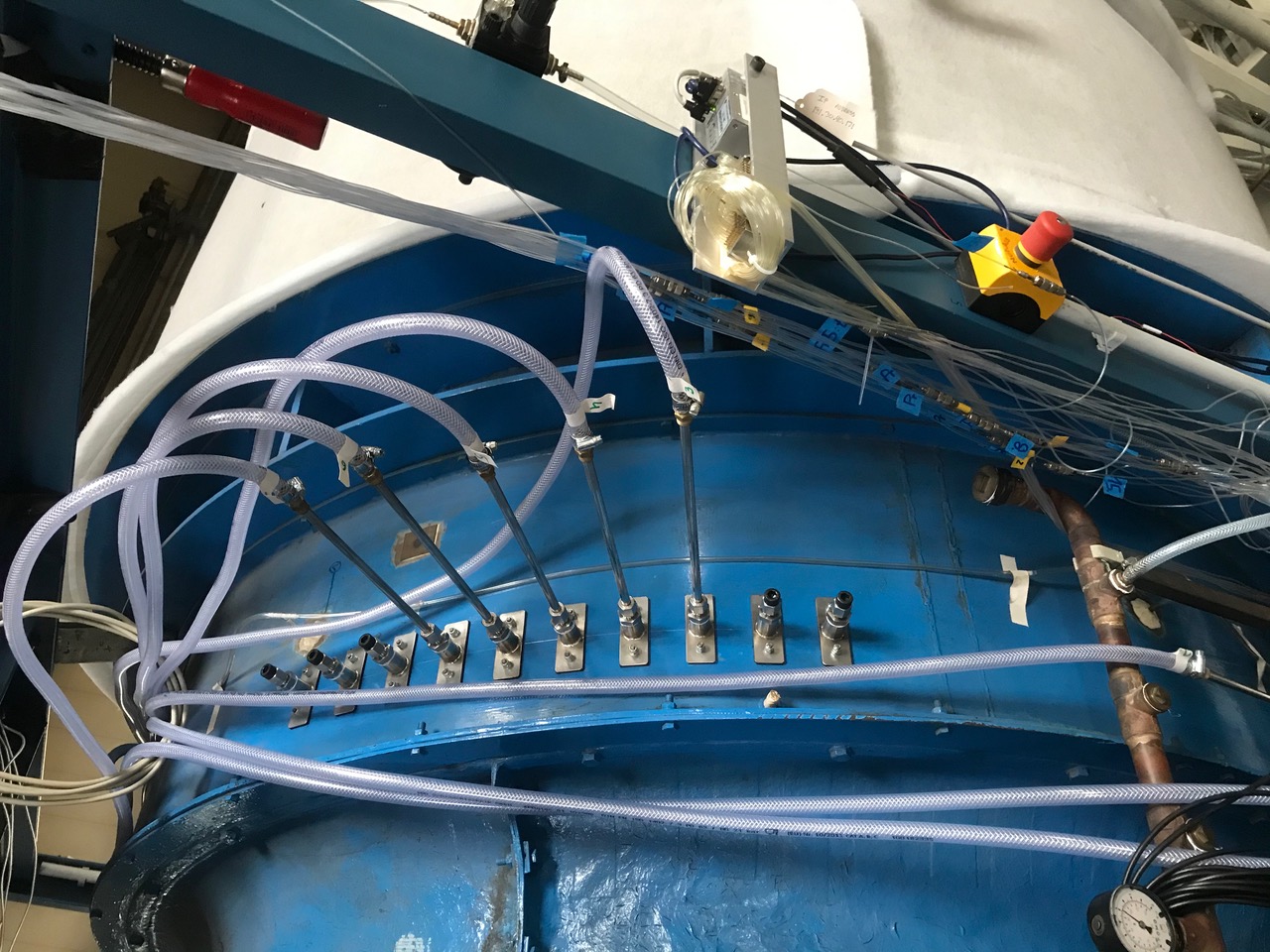

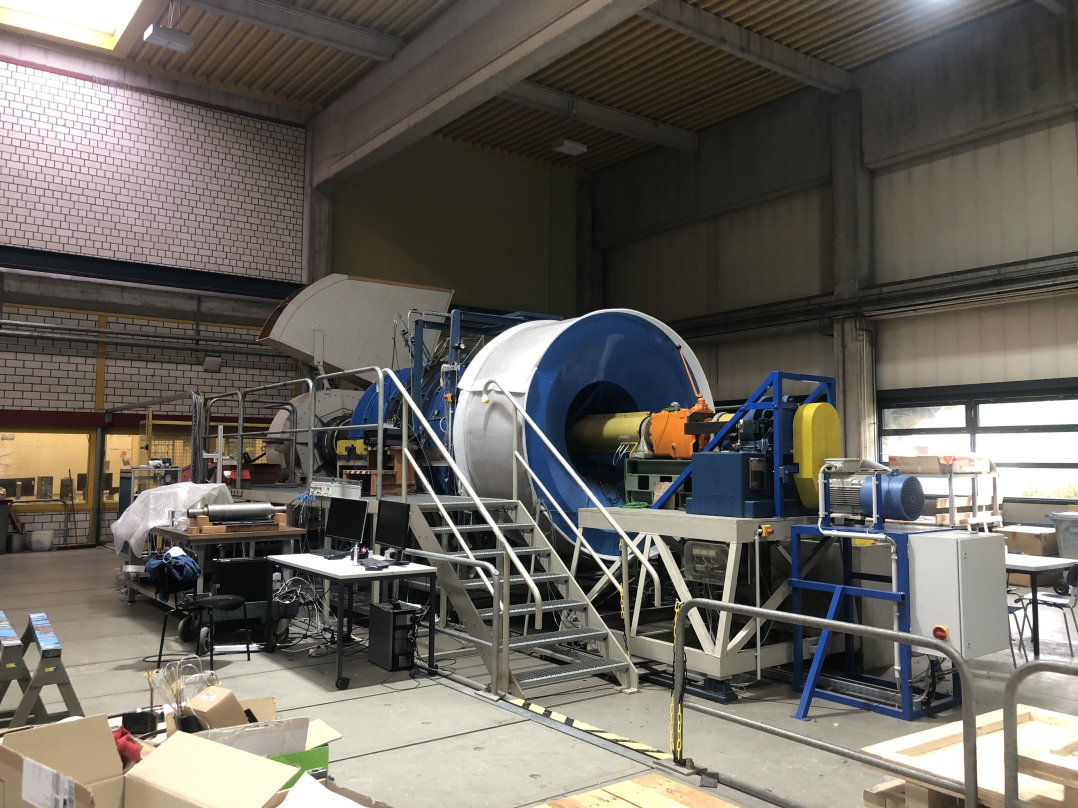

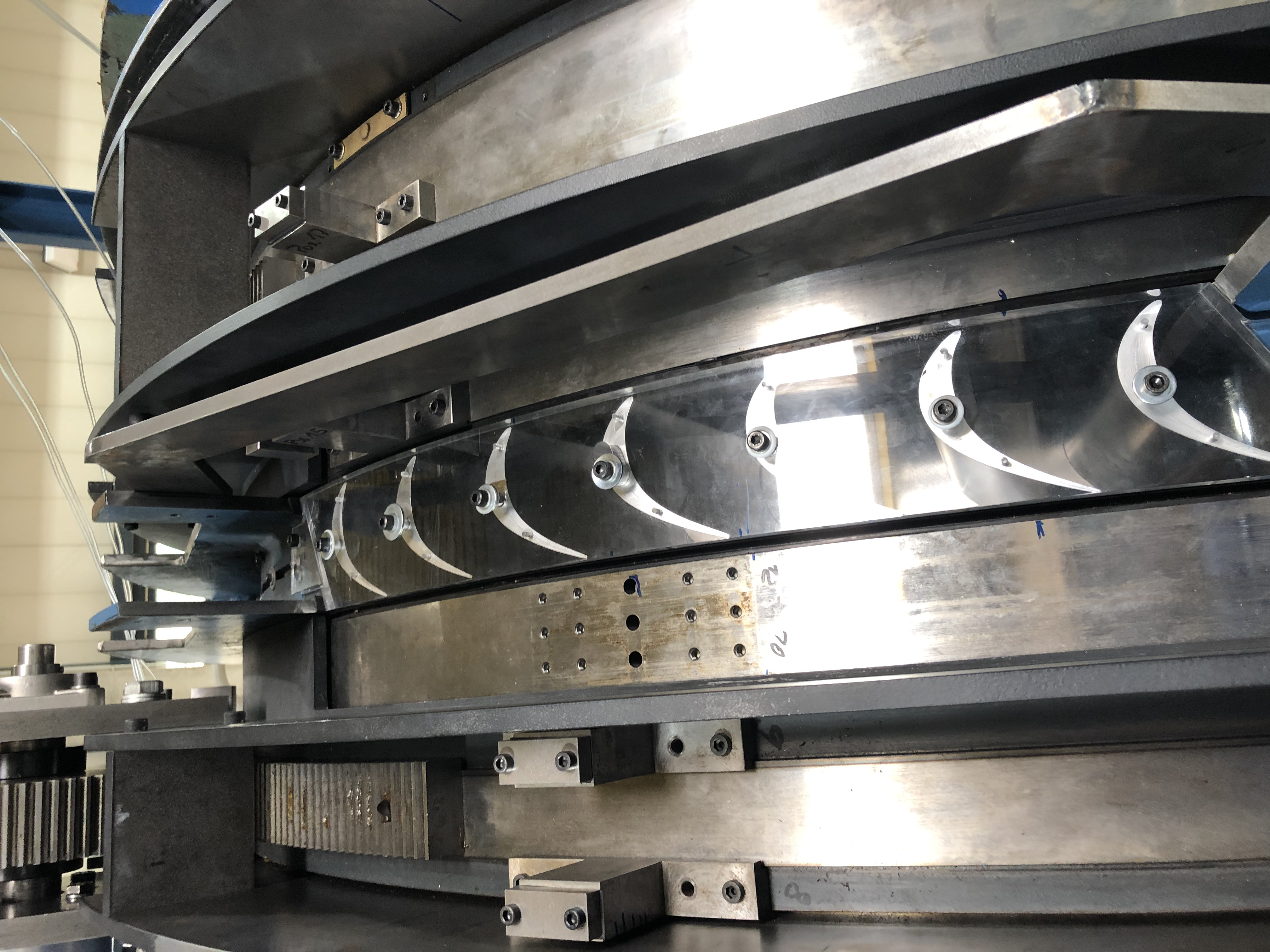

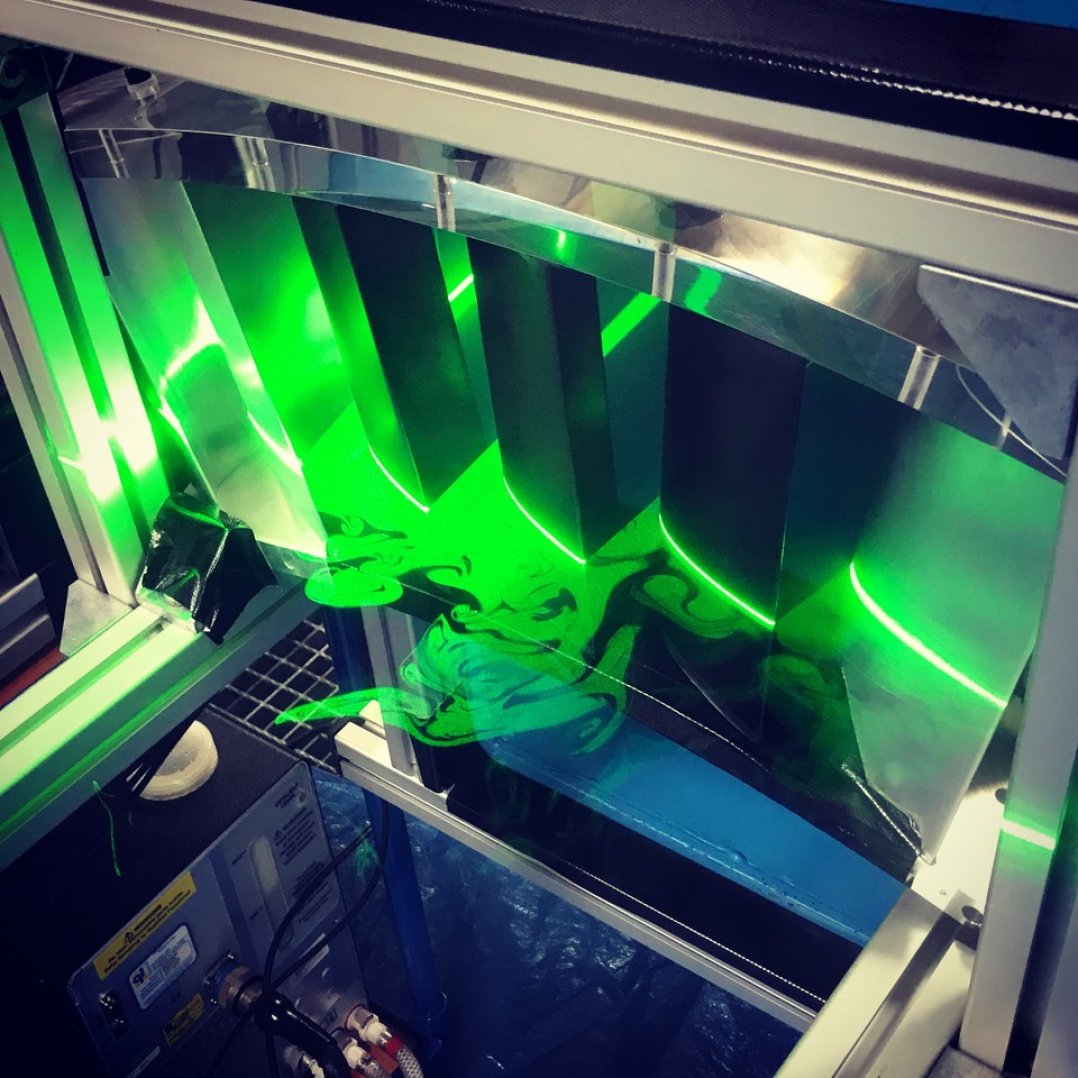

Der großskalige Niedergeschwindigkeits-Turbinen-Prüfstand Axialturbine II ist modular in Scheibenbauweise aufgebaut, wodurch einzelne nicht-rotierende Segmente – wie Statorreihen sowie Zuström-, Abström- oder Gehäusesegmente mit vergleichsweise geringem Aufwand getauscht werden können. Der Prüfstand wird mit Luft auf Umgebungsniveau im offenen Kreislauf betrieben. Dabei wird der Durchsatz mittels eines Radialgebläses erzeugt, welches an einen 150 kW Drehstrom-Motor mit Drehzahlregelung gekoppelt ist und Massenströme von bis zu 13 kg/s bereitstellen kann. Das Radialgebläse ist stromab der Test-Sektion positioniert, wodurch zusätzlich eingebrachte Störungen der Zuströmung vermieden und ein klar definierter Zuström-Zustand realisiert werden können. Für die zuletzt durchgeführten Untersuchungen zu Sekundärströmungen, Rotor-Stator-Interaktion und Transitionsverhalten wurden umfangreiche Umbauten und Modifikationen durchgeführt. Diese umfassen zunächst die Realisierung verdrehbarer Gehäuse-Elemente, welche automatisierte Sondentraversierungen und somit die messtechnische Erfassung von zweidimensionalen Strömungsfeldern erlauben. Des Weiteren wurde der gesamte Strömungspfad der Test-Sektion, bestehend aus Zuströmung, Nabensektionen, Vorleitrad, rotierendem Stabgitter sowie des eigentlich zu untersuchenden Stators mit T106RUB-Beschaufelung neu ausgelegt und durch entsprechende Komponenten ausgetauscht. Auf diese Weise wurde ein geeigneter Prüfstandsaufbau realisiert, an welchem die beschriebenen Untersuchungen mit hoher zeitlicher und räumlicher Auflösung unter Variation vielfältiger geometrischer Randbedingungen durchgeführt werden konnten.
Außendurchmesser (Gehäuse)
Innendurchmesser (Nabe)
Turbinenstufe
Sehnenlänge Vorleitgitter
Staffelungswinkel Vorleitgitter
Staffelungswinkel T106^RUB
Schaufelanzahl Vorleitgitter T106RUB
Massenstrom
Reynoldszahl (Abströmung T106RUB
Machzahl (Abströmung T106RUB)
